Il comparto video dell’Auditorium consente di indirizzare diversi segnali in ingresso (regia o palco) verso il proiettore principale o il monitor di anteprima.

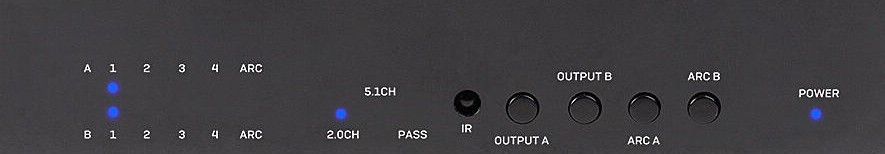

Matrice Video

Modello: LINDY 18G 4x2

La matrice video permette di scegliere quale sorgente visualizzare sul proiettore (Uscita A) e sul monitor di anteprima (Uscita B).

La matrice video posizionata nel mobile di metallo a destra.

Video in Ingresso:

1. Lettore Blu-Ray (sorgente predefinita per film / DVD).
2. PC di Cabina di Regia.
3. Porta HDMI dal Palco (pozzetto).
4. Sistema Ethernet HDBaseT (per trasmissioni a lunga distanza).

Uscite Video:

• A. Proiettore principale dell’Auditorium.
• B. Monitor di anteprima in cabina.

Come allineare le uscite:

Per inviare il segnale corretto ad un’uscita:

1. Usa i pulsanti fisici presenti sul frontale della matrice contrassegnati come OUTPUT A e OUTPUT B.
2. Premi i pulsanti fino a far illuminare il pallino blu in corrispondenza del numero della sorgente desiderata (1, 2, 3 o 4).
3. In alternativa, puoi utilizzare il telecomando della matrice riposto nella scatola all’ingresso della cabina.

Collegamenti sul Palco

Il palco è dotato di diversi punti di connessione (pozzetti) posizionati sul pavimento per facilitare il collegamento di dispositivi esterni.

Configurazione dei Pozzetti

I riferimenti sulla vista sono forniti prendendo come riferimento una persona con le spalle al muro di fondo del palco.

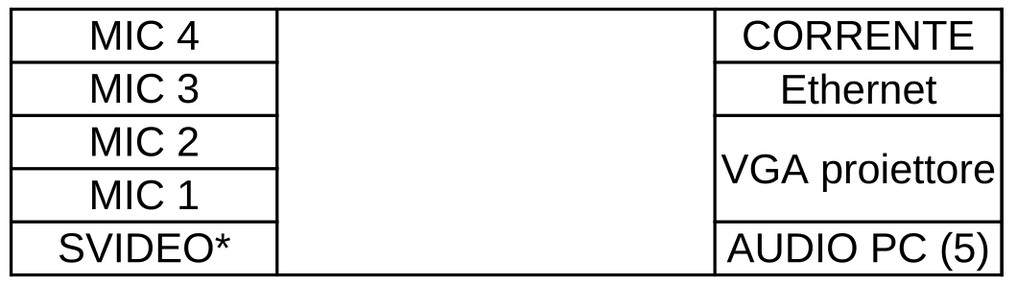

Pozzetto di Sinistra

• Ingressi per microfoni cablati (MIC 1, MIC 2, MIC 3, MIC 4).
• Connettore S-VIDEO (non utilizzato).
• Prese di CORRENTE elettrica.
• Presa di rete Ethernet per connessione internet.
• Connettore VGA proiettore (corrispondente al canale RGB 1/2 del proiettore).
• Ingresso AUDIO PC (5) tramite Jack 3.5mm.

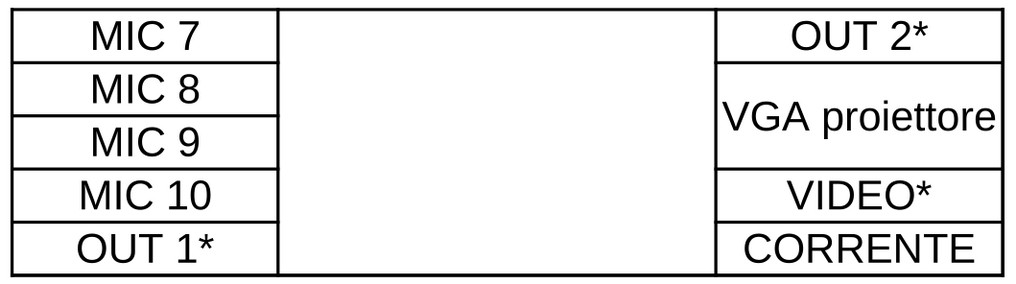

Pozzetto di Destra

• Ingressi per microfoni cablati (MIC 7, MIC 8, MIC 9, MIC 10).
• Connettore OUT 1 e OUT 2 (monitor/spie).
• Connettore VGA proiettore.
• Connettore VIDEO e prese di CORRENTE ausiliarie.

Estensore HDBaseT (HDMI/VGA su Ethernet)

Per inviare segnali video (HDMI o VGA) dal palco alla cabina di regia senza perdita di segnale a lunga distanza, viene utilizzato il kit estensore HDBaseT.

Moduli HDBaseT per la trasmissione video dal palco alla regia.

• Composizione: Il kit è formato da due moduli gemelli:

  1. Modulo Trasmettitore (IN): Posizionato nell’armadio rack sul palco.



  2. Modulo Ricevitore (OUT): Posizionato in cabina di regia a destra della matrice video.



• Connessione: I due moduli sono collegati tra loro tramite il cavo di rete in sala.

  Porta funzionante: Sul pannello a destra del palco sono presenti due prese contrassegnate come ETHERNET 1 ed ETHERNET 2. Al momento, l’unica presa funzionante per il collegamento HDBaseT è la numero 1.

• Utilizzo: Collega il tuo computer all’ingresso del modulo sul palco tramite HDMI o VGA. Il segnale verrà convertito, viaggerà sul cavo Ethernet e uscirà dal ricevitore in regia, dove è collegato all’ingresso 4 della matrice video.
