L’illuminazione e le automazioni meccaniche dell’Auditorium sono gestite tramite tre diversi punti di controllo: in cabina di regia, a lato della biglietteria e sul palco.

---

Pannello di Controllo in Regia

Sul muro a destra rispetto all’ingresso della cabina (accanto al proiettore) è presente una pulsantiera per il controllo rapido di luci e parti mobili.

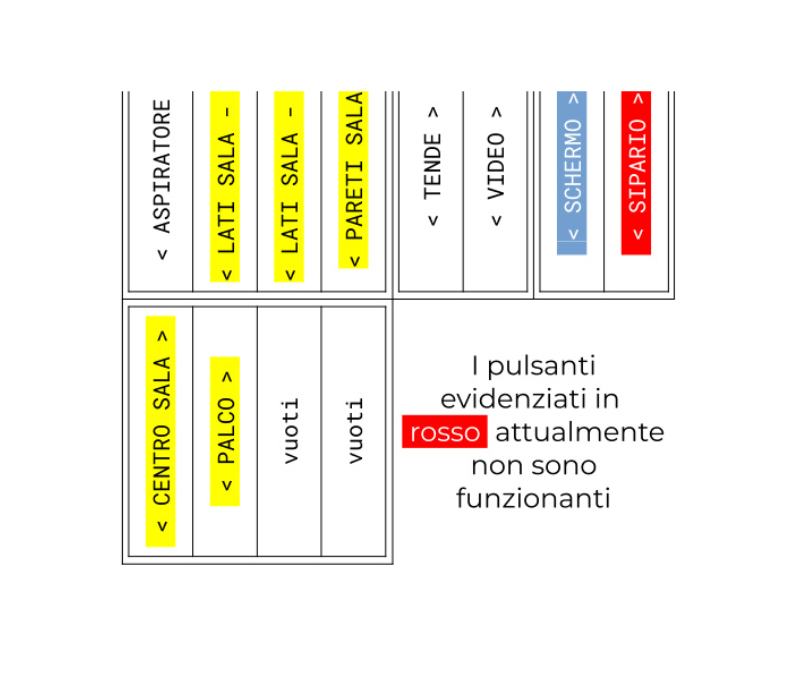

Pulsantiera situata a lato del proiettore in cabina.

Funzionalità dei Pulsanti:

• ASPIRATORE: Attiva l’aspiratore dell’aria.
• LATI SALA - 1 & LATI SALA - 2: Controllo delle luci laterali del soffitto.
• PARETI SALA: Controllo dei faretti disposti sui muri laterali.
• SCHERMO: Abbassa o alza il telo motorizzato per la proiezione.
• CENTRO SALA: Controllo delle luci principali della platea.
• PALCO: Controllo delle luci dell’area palco.

Quadro Luci Principale (Biglietteria)

Entrando in Auditorium, subito a destra dopo il bancone della biglietteria, si trova il quadro elettrico principale con gli interruttori per le luci della sala.

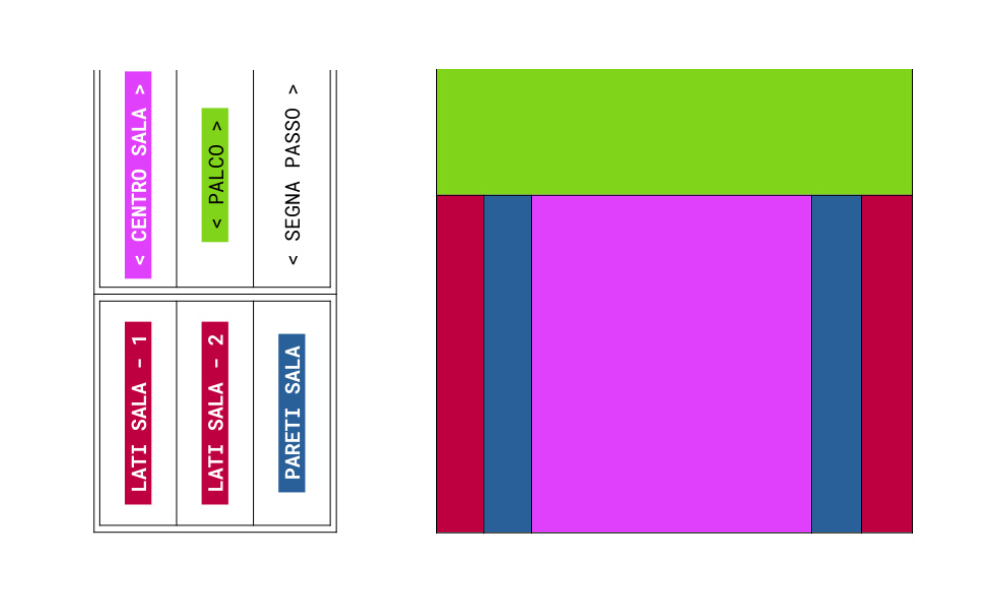

Quadro elettrico e disposizione delle luci in sala.

Mappatura delle Zone Luci:

1. SEGNA PASSO: Luci blu a pavimento per illuminare i corridoi e le vie di fuga tra i settori della platea.
2. PARETI SALA: Faretti lungo i muri laterali dell’Auditorium.
3. LATI SALA - 1 & LATI SALA - 2: File di luci a soffitto (divise tra lampadine pari e dispari).
4. CENTRO SALA: Illuminazione centrale e principale della sala.
5. PALCO: Faretti e luci che illuminano direttamente l’area del palco.

Sequenza Operativa Consigliata

Per garantire il comfort visivo degli spettatori ed evitare riflessi fastidiosi sul telo durante le proiezioni, rispetta questo ordine di accensione e spegnimento:

Ordine di Accensione	Note Operative
SEGNA PASSO	Da tenere accesi nei primi 15 min e negli ultimi 15 min dell’evento. Spegnere durante la proiezione per non disturbare.
PARETI SALA	Illuminazione d’atmosfera.
LATI SALA 1 & 2	Luce soffusa regolabile.
CENTRO SALA	Illuminazione principale.
PALCO	Da tenere rigorosamente spento durante la proiezione (causa riflessi sul telo).

Comandi a Chiave sul Palco (Tende e Schermo)

Salendo le scale del palco a sinistra, è presente una seconda pulsantiera protetta da serratura per azionare lo schermo, le tende e il sipario.

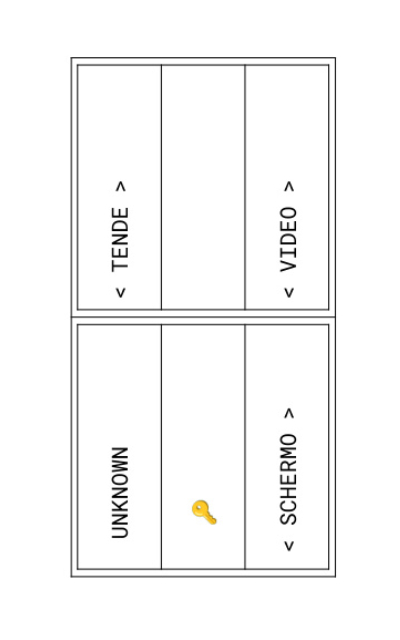

Pulsantiera protetta da chiave sul lato sinistro del palco.

Come attivare i comandi:

1. Ritira la chiave apposita in portineria.
2. Inserisci la chiave nella serratura (posizionata nella seconda fila della pulsantiera) e girala di 90° verso destra.
3. Azionamento: Tieni premuto il pulsante desiderato (TENDE, VIDEO, SCHERMO) fino al completamento del movimento. I motori si fermano automaticamente a fine corsa.
4. Ripristino di Sicurezza: Al termine dell’operazione, ricordati di ruotare la chiave a ore 12 ed estrarla per inibire i comandi e prevenire utilizzi non autorizzati o danni accidentali.
