Comparto Audio e Mixer

L’impianto audio dell’Auditorium è composto da sorgenti (microfoni, lettori, PC), dispositivi di elaborazione (mixer e processore digitale) e finali di potenza (amplificatori) collegati alle casse acustiche della sala.

    graph TD
  subgraph "Accensione (Dall'alto verso il basso)"
    A1[1. Unità Periferiche<br>Microfoni, Strumenti, PC] --> A2[2. Mixer & Processori]
    A2 --> A3[3. Finali di Potenza<br>Amplificatori delle casse]
  end


    graph TD
  subgraph "Spegnimento (Dal basso verso l'alto)"
    S1[1. Finali di Potenza<br>Amplificatori delle casse] --> S2[2. Mixer & Processori]
    S2 --> S3[3. Unità Periferiche<br>Microfoni, Strumenti, PC]
  end


Mixer

Modello: Yamaha MG16XU

Il mixer Yamaha controlla i volumi e l’equalizzazione di tutte le sorgenti analogiche ed esterne presenti in sala e sul palco.

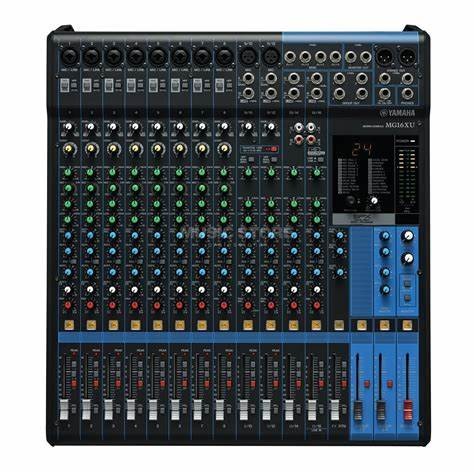

Il mixer di regia Yamaha MG16XU.

Configurazione Default dei Canali

Per garantire il corretto funzionamento dell’impianto, ripristina sempre questa configurazione dopo ogni evento:

Per la Regolazione del Mixer

• PAD: Attenua il segnale di 26 dB. Deve essere disattivato (tasto sollevato) se vi è connesso un microfono.

• HPF (High Pass Filter): Attenua le frequenze sotto gli 80 Hz. Utile per ridurre il rumore dei microfoni.

• GAIN (Manopole bianche): Regolano il guadagno in ingresso. I segnali digitali (PC, Blu-Ray) richiedono poco o nessun guadagno, mentre i microfoni necessitano di maggiore amplificazione.

• PHANTOM +48V: Fornisce alimentazione ai microfoni a condensatore (es. microfoni da tavolo per conferenza).

  Pericolo alimentazione Phantom: Non attivare la 48V sui canali a cui sono collegate sorgenti diverse da microfoni a condensatore (es. PC o telefoni), poiché rischi di bruciarle. Non scollegare mai i cavi XLR mentre l’interruttore della 48V è attivo.

• PFL: Permette di ascoltare un singolo canale in cuffia (uscita PHONES) senza mandarlo alle casse della sala.

• Pulsante ON: Attiva/disattiva il canale. Spegni sempre il canale (pulsante ON spento) e abbassa il cursore prima di scollegare qualsiasi cavo.

Radiomicrofoni

Modello: Shure BLX4R

L’Auditorium dispone di due radiomicrofoni Shure “a gelato” principali e di una ricevente doppia.

Ricevitore per radiomicrofoni Shure BLX4R.

• Accensione: Premi il pulsante di accensione sia sul manico del microfono sia sul rispettivo ricevitore in regia.

• Associazione Frequenze: I microfoni sono accoppiati di default secondo questo schema:

  • RAD1 $\rightarrow$ Gruppo-Canale A1
  • RAD2 $\rightarrow$ Gruppo-Canale A2

• Regolazione Frequenza: Se occorre modificare il canale, svita la parte inferiore del manico del microfono per accedere ai tasti di configurazione.

  Evita conflitti: Non impostare mai entrambi i microfoni sullo stesso canale o gruppo, altrimenti si creeranno sovrapposizioni e forti interferenze che renderanno impossibile l’uso dell’audio.

Processore Digitale

Modello: Dolby CP650

Gestisce la decodifica audio proveniente dal lettore Blu-Ray per l’audio cinema multicanale (Surround).

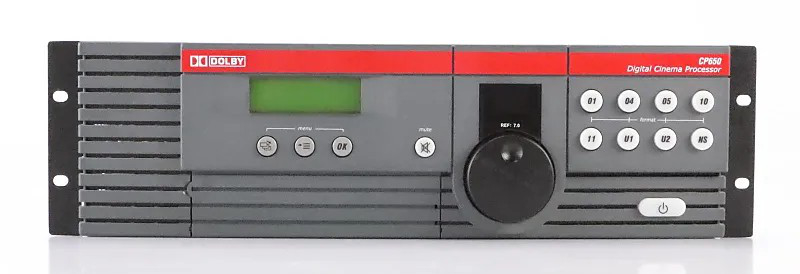

Il processore audio digitale Dolby CP650.

• Alimentazione: Il processore Dolby non deve essere spento. Lascialo sempre acceso.
• Canale Attivo: L’unico canale funzionante impostato è il canale 11.
• Volume: Regola il volume tramite la rotella frontale. Il range consigliato per le proiezioni è compreso tra [4, 6] (da verificare in base alla percezione in sala).

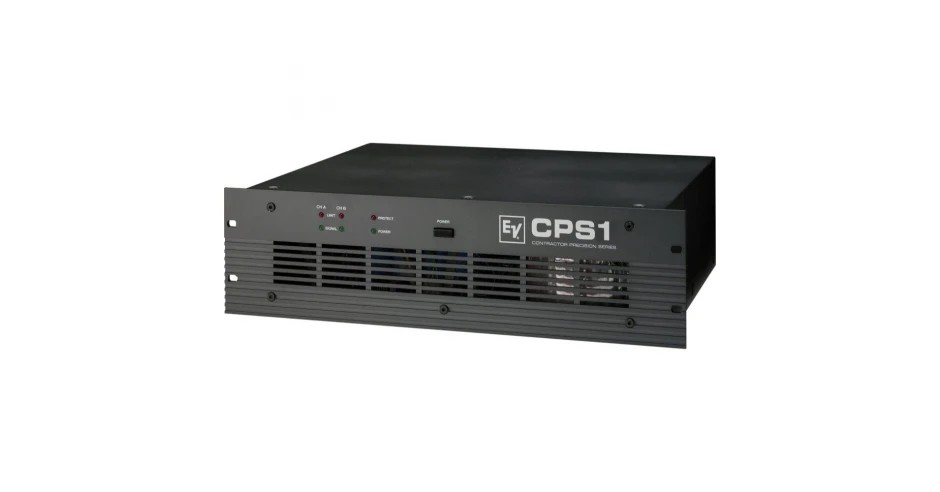

Finali di Potenza (Amplificatori)

I finali amplificano il segnale prima di inviarlo alle casse fisiche in sala.

I finali di potenza per SR, MAIN, L/R. I finali di potenza per CENTRAL, SUB.

Schema di Connessione delle Casse (Dall’alto al basso):

Regola d’Oro per l’Amplificatore CROWN

Il finale CROWN DSi1000 (posizionato in fondo al rack) è estremamente sensibile. Un uso errato può bruciare il finale stesso o danneggiare irreparabilmente le casse principali.

• Deve essere l’ultimo dispositivo ad essere acceso nella catena.
• Deve essere il primo dispositivo ad essere spento prima di qualsiasi altra operazione sull’impianto.

Configurazioni consigliate per gli eventi:

• Cinema (Lettore Blu-Ray): Tutti i finali di potenza accesi.
• Proiezione da PC / HDMI: Accendi solo MIXER L/R + CENTER-SUB.
• Solo Microfoni / Conferenza (Senza Video): Accendi solo MIXER L/R.
